شرح

پارامترهای فنی

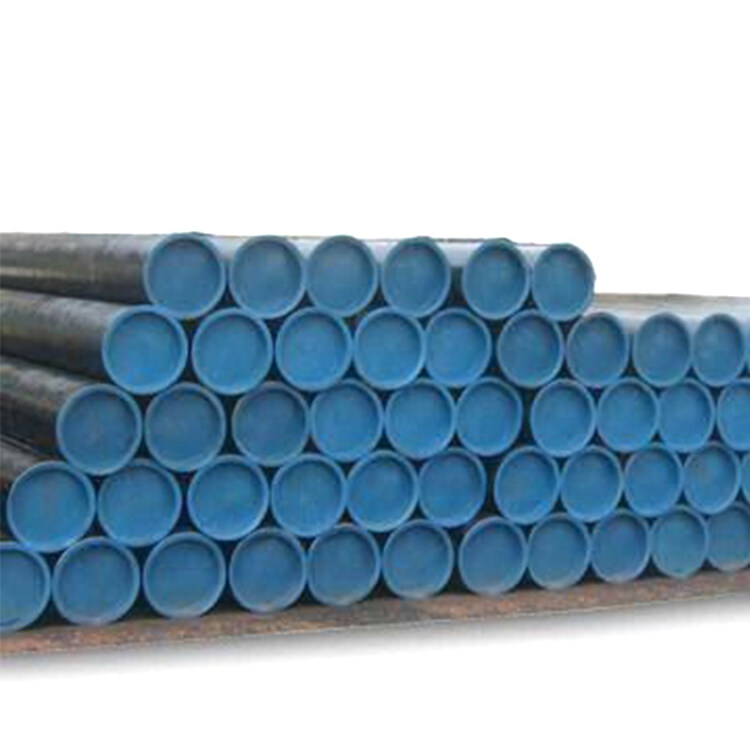

API 5L/A106/A53 لوله فولادی بدون درز نورد گرم

استاندارد	درجه	اجزای شیمیایی (%)					خواص مکانیکی
ASTM A53	درجه	C	سی	منگنز	P	S	مقاومت کششی (Mpa)	قدرت تسلیم (Mpa)
	A	کمتر یا مساوی با 0.25	-	کمتر یا مساوی با 0.95	کمتر یا مساوی با 0.05	کمتر یا مساوی با 0.06	بزرگتر یا مساوی 330	بزرگتر یا مساوی 205
	B	کمتر یا مساوی با 0.30	-	کمتر یا مساوی 1.2	کمتر یا مساوی با 0.05	کمتر یا مساوی با 0.06	بزرگتر یا مساوی 415	بزرگتر یا مساوی 240
ASTM A106	A	کمتر یا مساوی با 0.30	بزرگتر یا مساوی با 0.10	0.29-1.06	کمتر یا مساوی با 0.035	کمتر یا مساوی با 0.035	بزرگتر یا مساوی 415	بزرگتر یا مساوی 240
ASTM A106	B	کمتر یا مساوی با 0.35	بزرگتر یا مساوی با 0.10	0.29-1.06	کمتر یا مساوی با 0.035	کمتر یا مساوی با 0.035	بزرگتر یا مساوی 485	بزرگتر یا مساوی 275
ASTM A179	A179	0.06-0.18	-	0.27-0.63	کمتر یا مساوی با 0.035	کمتر یا مساوی با 0.035	بزرگتر یا مساوی 325	بزرگتر یا مساوی 180
ASTM A192	A192	0.06-0.18	کمتر یا مساوی با 0.25	0.27-0.63	کمتر یا مساوی با 0.035	کمتر یا مساوی با 0.035	بزرگتر یا مساوی 325	بزرگتر یا مساوی 180
API 5L PSL1	A	0.22	-	0.90	0.030	0.030	بزرگتر یا مساوی 331	بزرگتر یا مساوی 207
	B	0.28	-	1.20	0.030	0.030	بزرگتر یا مساوی 414	بزرگتر یا مساوی 241
	X42	0.28	-	1.30	0.030	0.030	بزرگتر یا مساوی 414	بزرگتر یا مساوی 290
	X46	0.28	-	1.40	0.030	0.030	بزرگتر یا مساوی 434	بزرگتر یا مساوی 317
	X52	0.28	-	1.40	0.030	0.030	بزرگتر یا مساوی 455	بزرگتر یا مساوی 359
	X56	0.28	-	1.40	0.030	0.030	بزرگتر یا مساوی 490	بزرگتر یا مساوی 386
	X60	0.28	-	1.40	0.030	0.030	بزرگتر یا مساوی با 517	بزرگتر یا مساوی 448
	X65	0.28	-	1.40	0.030	0.030	بزرگتر یا مساوی با 531	بزرگتر یا مساوی 448
	X70	0.28	-	1.40	0.030	0.030	بزرگتر یا مساوی با 565	بزرگتر یا مساوی 483

استاندارد لوله فولادی بدون درز کربن

استاندارد GB	لوله فولادی بدون درز برای اهداف ساختاری	GB٪2fT٪7b٪7b0٪7d٪7d
	لوله فولادی بدون درز برای سرویس مایع	گیگابایت/ترابایت8163-2008
	لوله های فولادی بدون درز برای دیگ بخار کم و متوسط	گیگابایت/3087-1999
	لوله های فولادی بدون درز برای دیگ فشار قوی	گیگابایت/5310-1995
	لوله های دریایی فولاد کربن بدون درز	GB٪2fT٪7b٪7b0٪7d٪7d
	لوله های فولادی بدون درز فشار بالا برای تجهیزات کود شیمیایی	گیگابایت/6479-2000
استاندارد ASTM	لوله های فولادی مشکی و با روکش روی گرم جوش داده شده و بدون درز	ASTM A53
	فولاد کربن بدون درز برای خدمات با دمای بالا	ASTM A106
	مبدل حرارتی و لوله های کندانسور بدون درز از فولاد کم کربن	ASTM A179
	لوله های دیگ فولاد کربن بدون درز برای فشار بالا	ASTM A192
	لوله های دیگ بخار و سوپرهیتر بدون درز با کربن متوسط	ASTM A210
	کربن بدون درز برای لوله های مکانیکی	ASTM A519
استاندارد API	لوله فولادی بدون درز برای پوشش	API مشخصات 5 سی تی
استاندارد API	لوله فولادی بدون درز برای لوله خط	API تنظیمات 5L
استاندارد DIN	لوله فولادی بدون درز برای دمای بالا	DIN 17175
	لوله پیش بینی بدون درز سرد کشیده شده	DN2391
	لوله های فولادی بدون آلیاژ دایره ای بدون درز مشمول الزامات ویژه هستند	DIN 1629

تحمل لوله فولادی بدون درز کربن

انواع لوله	اندازه لوله (میلی متر)	تحمل ها
نورد گرم	Od<50	±0.50 میلی متر
	OD بزرگتر یا مساوی 50	±1%
	Wt<4	±12.5%
	WT ٪7b٪7b0٪7d٪7d	+15%, -12.5%
	WT>20	±12.5%
سرد کشیده شده است	OD ٪7b٪7b0٪7d٪7d	±0.20 میلی متر
	OD 10-30	±0.40 میلی متر
	OD 30-50	±0.45
	OD>50	±1%
	WT کمتر یا مساوی 1	±0.15 میلی متر
	WT ٪7b٪7b0٪7d٪7d	+15%, -10%
	WT >3	+12.5%, -10%

مزیت

لوله فولادی بدون درز API 5L/A106/A53 می‌تواند ساختار ریخته‌گری شمش را از بین ببرد، دانه‌های فولاد را اصلاح کند و عیوب ریزساختار را از بین ببرد، به طوری که ساختار فولاد متراکم شود و خواص مکانیکی بهبود یابد. این بهبود عمدتاً در جهت نورد منعکس می شود، به طوری که فولاد دیگر تا حدی همسانگرد نیست. حباب ها، ترک ها و شلی های ایجاد شده در هنگام ریختن نیز می توانند تحت دما و فشار بالا جوش داده شوند.

نقص

لوله فولادی بدون درز API 5L/A106/A53 پس از نورد گرم، آخالهای غیرفلزی (عمدتا سولفیدها و اکسیدها و همچنین سیلیکاتها) داخل فولاد به صورت صفحات فشرده شده و پدیده لمینیت (ساندویچ) ظاهر می شود. لایه لایه شدن تا حد زیادی خواص کششی فولاد را در جهت ضخامت بدتر می کند و ممکن است هنگام انقباض جوش باعث پارگی بین لایه شود. کرنش موضعی ناشی از انقباض جوش اغلب به چندین برابر کرنش در نقطه تسلیم می رسد که بسیار بزرگتر از کرنش ناشی از بار است.
تنش پسماند ناشی از سرمایش ناهموار. تنش پسماند تنش خود تعادلی درونی در غیاب نیروی خارجی است. فولاد نورد گرم مقاطع مختلف دارای چنین تنش پسماند است. هر چه اندازه مقطع فولاد عمومی بزرگتر باشد، تنش پسماند بیشتر است. اگر چه تنش پسماند خودتعادلی است، اما هنوز تأثیر مشخصی بر عملکرد اعضای فولادی تحت نیروهای خارجی دارد. مانند تغییر شکل، پایداری، ضد خستگی و سایر جنبه ها ممکن است اثرات نامطلوبی داشته باشد.
محصولات فولادی نورد گرم از نظر ضخامت و عرض جانبی به خوبی کنترل نمی شوند. ما با انبساط حرارتی و انقباض سرد آشنا هستیم، زیرا در ابتدای نورد گرم حتی اگر طول و ضخامت در حد استاندارد باشد، پس از سرد شدن، اختلاف منفی مشخصی وجود خواهد داشت و هر چه عرض لبه اختلاف منفی بیشتر باشد، ضخیم تر است. هر چه ضخامت، عملکرد واضح تر باشد. بنابراین، برای فولاد بزرگ، عرض، ضخامت، طول، زاویه و خط لبه فولاد نمی تواند خیلی دقیق باشد.
